02 - transformadores de microondas em que o secundário fora removido e em seu lugar enrolado 20 espiras de fio 04 mm, em cada trafo deu + ou - 15 volts. (R$ 10,00 cada trafo no ferro velho)
Os secundários foram ligados em série e fiz uma derivação para 17 volts (para chapas finas) e outra para 22 volts (chapas grossas), o primário em paralelo.
A corrente de funcionamento ficou em torno de 80 A no secundário durante a soldagem e em repouso 12 A no primário;
04 - pontes retificadoras de 50 A cada ligadas em paralelo, para suportar até 200 A. (R$ 6,00 cada uma);
01 - tocha mig (R$ 30,00 no ferro velho, comprei pagando o quilo do cobre);
02 - Ventiladores de fonte chaveada (minha sucata);
01 - Wire feeder, puxador de fio, no ferro velho R$ 10,00;
02 - Capacitores de 16.000 mf, de duas impressoras sucateadas, funciona sem e com valor menor, tem de testar;
01 - circuito para controlara velocidade do motor 12V;
01 - fonte de 12 V para o motor do wire feeder (R$ 15,00);
01 - rolo de arame MIG para solda sem gás (R$ 60,00);
01 - miscelâneas: conectores, amarradores, chaves etc.
NUNCA LIGUE O TRANSFORMADOR DE MICROONDAS NA TOMADA SEM ANTES REMOVER O SECUNDÁRIO, LÁ TEM + OU - 2000 VOLTS, VAI TE MATAR.
FORUM SOLDA MIG (o projeto original veio deles)
QUATRO PONTES RETIFICADORAS LIGADAS EM PARALELO
DOIS TRAFOS DE MICROONDAS COM SECUNDÁRIO NOVO
WIRE FEEDER, SE NÃO ENCONTRAR MONTE ALGUMA COISA PARECIDA
VÍDEO DO WIRE FEED FUNCIONANDO
AS SOLDAGENS FORAM FEITAS COM A PRÓPRIA MAQUINA
ESTE FOI UM ACHADO, R$ 30,00 E FUNCIONANDO
A TOCHA ESTAVA COM MAU CONTATO NA CHAVE, MAS FOI SÓ LIMPAR E FICOU OK.
EU NÃO SEI SOLDAR, MAS A SOLDA FICOU ASSIM APÓS LIXADA
O WIRE FEED É ISOLADO DO CHASSI.
Os fios preto e vermelho vem do gatilho na tocha e acionam o rele do motor.

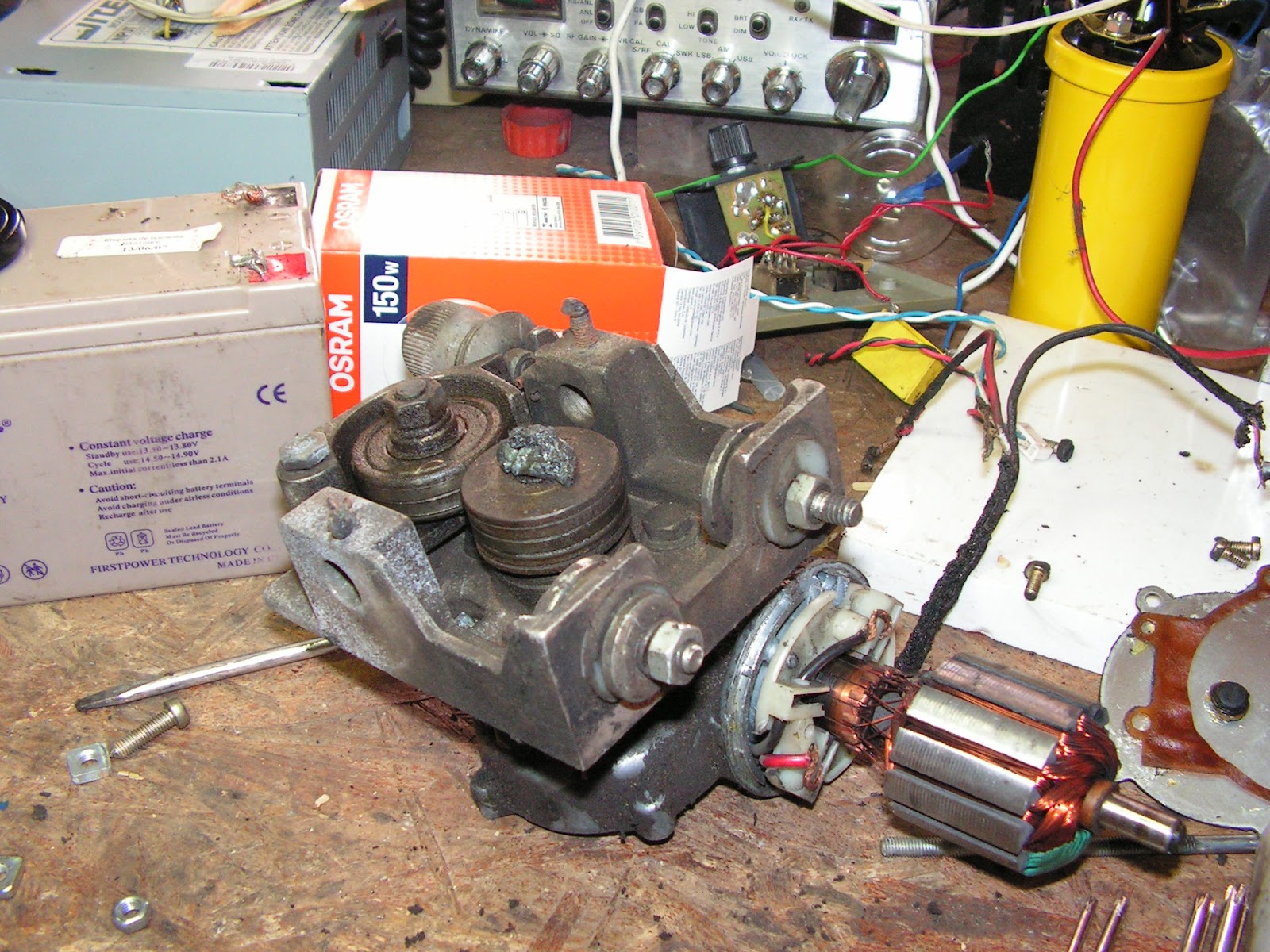

WIRE FEED SENDO CONSERTADO, TROQUEI O MOTOR POR UM DE LIMPADOR DE PARA BRISAS
ESQUEMA ELÉTRICO, PODE-SE COLOCAR UM INDUTOR NA SAÍDA.
TESTE DA SOLDA MIG.
ESTA IMAGEM PEGUEI DA INTERNET, MAS É ASSIM QUE SE RETIRA O SECUNDÁRIO DO TRANSFORMADOR DE MICROONDAS
